브러시리스 모터(Brushless DC Motor, BLDC)

브러시리스 모터(Brushless DC Motor, BLDC)

브러시리스 모터는 현대 기술의 핵심이라고 할 만큼 다양한 분야에서 쓰이고 있습니다. 전기자전거, 드론, 로봇, 공조 장치, 공구, 심지어 세탁기와 선풍기까지도 브러시리스 모터가 중심입니다. 이름 그대로 ‘브러시(Brush, 탄소 브러시)가 없다’는 뜻인데, 단순한 구조 변화가 성능을 크게 끌어올렸습니다. 이제 브러시리스 모터의 원리, 장점, 구조, 활용 분야까지 차분히 살펴보며 핵심을 알기 쉽게 정리하겠습니다.

■ 브러시리스 모터의 기본 개념

브러시리스 모터(Brushless DC Motor, BLDC)는 전류의 방향을 물리적인 브러시로 전환하지 않습니다. 대신 전자 회로가 자석의 극성을 바꾸어 회전을 일으킵니다. 외부에서 보면 단순히 전기가 들어가면 도는 모터이지만, 내부에서는 정교한 전자 제어가 동작하여 매우 부드럽고 정밀한 회전을 만들어냅니다.

기존 브러시 모터는 회전 도중 브러시가 정류자를 접촉하며 전류의 방향을 바꾸는 방식이었습니다. 시간이 지나면 마찰이 커지고 마모가 생겨 소음, 발열, 수명 단축이 불가피했습니다. 반면 브러시리스 모터는 접촉 마모가 없기 때문에 소음이 적고 안정적인 회전이 가능합니다.

■ 동작 원리

브러시리스 모터의 핵심은 ‘전자 제어에 의한 회전 자장 변화’입니다.
1. 고정자(Stat​​or)에 배치된 코일에 전류가 흐릅니다.
2. 코일에서 발생한 자력이 회전자(Rotor)의 영구자석을 끌어당기거나 밀어냅니다.
3. 전자 제어 장치(ESC 컨트롤러)가 전류의 흐름을 순서대로 바꿔 줍니다.
4. 그에 따라 영구자석이 계속 회전하면서 출력을 만들어 냅니다.

정류 역할을 브러시 대신 회로가 담당한다고 보면 이해가 쉽습니다. 이 덕분에 회전 속도와 토크를 정밀하게 제어할 수 있으며, 낮은 전력으로 높은 효율을 얻을 수 있습니다.

■ 브러시리스 모터의 장점

브러시리스 모터가 많은 기기에 채택되는 이유는 다음과 같습니다.

1) 소음이 적고 진동이 작음

브러시가 없기 때문에 마찰 소리가 발생하지 않아 정숙합니다. 소음에 민감한 가전과 의료 장비에도 쓰입니다.

2) 긴 수명과 높은 내구성

마모 부위가 없어 사용 시간이 길어도 성능이 크게 떨어지지 않습니다. 유지보수 비용도 낮습니다.

3) 전력 효율이 매우 높음

낮은 전력으로도 큰 토크를 낼 수 있으며, 배터리 기반 제품의 사용 시간을 길게 해 줍니다.

4) 고속 회전 가능

자전거 허브 모터, 드론 모터처럼 고속 회전이 필요한 곳에서 매우 유리합니다.

5) 정밀 제어가 쉬움

속도, 토크, 정지 위치 등을 세밀하게 조절할 수 있어 공업용 로봇에도 적합합니다.

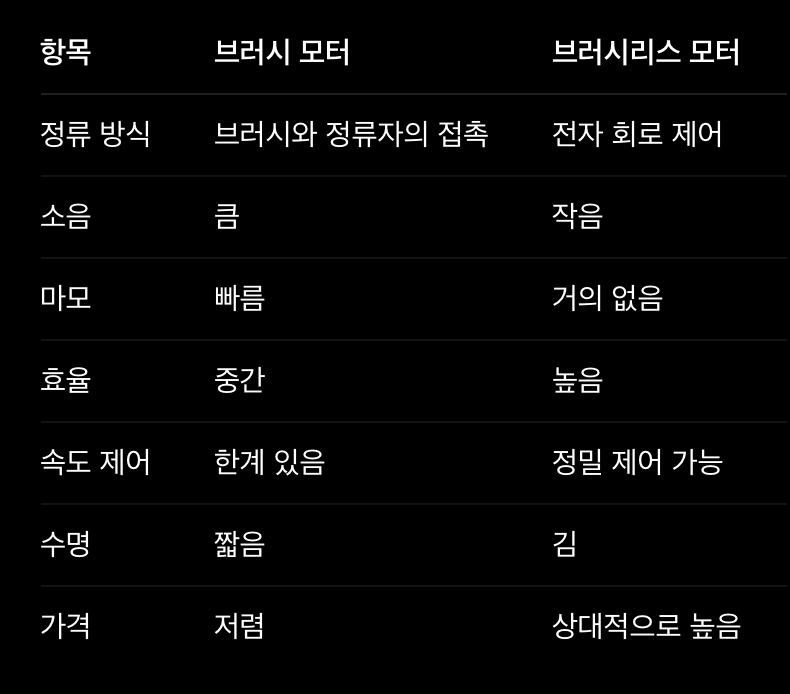

■ 구조 — 브러시 모터와의 비교

초기 가격은 브러시 모터가 저렴하지만, 장기 사용과 효율 측면에서는 브러시리스 모터가 훨씬 경제적입니다.

■ 브러시리스 모터의 활용 분야

오늘날 브러시리스 모터를 사용하지 않는 산업을 찾기 어려울 정도입니다.
• 전기자전거 허브 모터
조용하고 높지 않은 전력으로도 높은 힘을 발휘하기 때문에 가장 널리 쓰입니다.
• 드론·RC 비행기
가벼우면서도 고속 회전이 가능해 비행에 최적화되어 있습니다.
• 공업용 로봇 및 자동화 장치
정밀한 동작과 위치 제어 때문입니다.
• 전동 공구
토크가 강하면서도 발열이 적고 배터리 수명이 긴 점이 장점입니다.
• 가전제품
에어컨, 세탁기, 냉장고, 선풍기 등에서 조용하고 절전형 모터로 채택되고 있습니다.
• 의료 장비
미세 진동이 적고 안정적이어서 정밀한 장비에 필수적입니다.

■ 브러시리스 모터의 제어 — ESC

브러시리스 모터는 ESC(Electronic Speed Controller) 없이는 작동하지 않습니다. ESC는 전자의 정류장치로 다음과 같은 기능을 수행합니다.
1. 코일에 전류를 흘리는 순서를 제어
2. 속도 및 출력 조정
3. 발열 관리
4. 전류·전압 보호

따라서 모터 + ESC가 한 세트이며, 드론이나 전기자전거의 성능은 ESC의 성능에 따라 크게 달라집니다.

■ 브러시리스 모터의 단점과 고려사항

완벽한 기술이란 존재하지 않듯, 브러시리스 모터도 주의할 점이 있습니다.
• 초기 비용이 높다
• 제어 회로가 복잡해 설치 시 이해가 필요하다
• 발열 관리를 위한 설계가 필수다
• ESC와의 궁합에 따라 성능 차이가 크다

그래서 제품을 고를 때는 모터 사양뿐 아니라 ESC 구성·냉각 구조·전력 배분 설계도 함께 고려하는 것이 바람직합니다.

■ 앞으로의 기술 전망

브러시리스 모터 기술은 앞으로도 계속 발전할 것으로 예상됩니다.
특히 다음과 같은 방향이 두드러집니다.
• 더 높은 효율과 저소음화를 위한 자석·코일 소재 연구
• ESC의 AI 기반 제어 기술 발전
• 경량화 및 소형화
• 배터리와 결합된 ‘스마트 파워 모듈’화

친환경 이동수단, 로봇, 드론, 스마트 가전이 확산될수록 브러시리스 모터의 중요성은 더욱 커질 것입니다.

■ 맺음말

브러시리스 모터는 단순히 “브러시가 없는 모터”에 그치지 않습니다. 기계식 제어에서 전자 제어로 전환된 혁신의 사례입니다. 높은 효율, 낮은 소음, 긴 수명, 정밀 제어라는 장점 덕분에 앞으로도 모든 전동 기기의 중심 기술로 자리할 것입니다.

모터를 이해하는 일은 기술을 이해하는 길입니다. 브러시리스 모터 원리를 알고 나면 전기자전거, 드론, 선풍기, 공조기 같은 일상기술의 작동 방식도 자연스럽게 보이기 시작합니다. 일상 속 기술의 원리를 깨닫는 일은 생활을 더 풍요롭게 만드는 지식이 됩니다.
