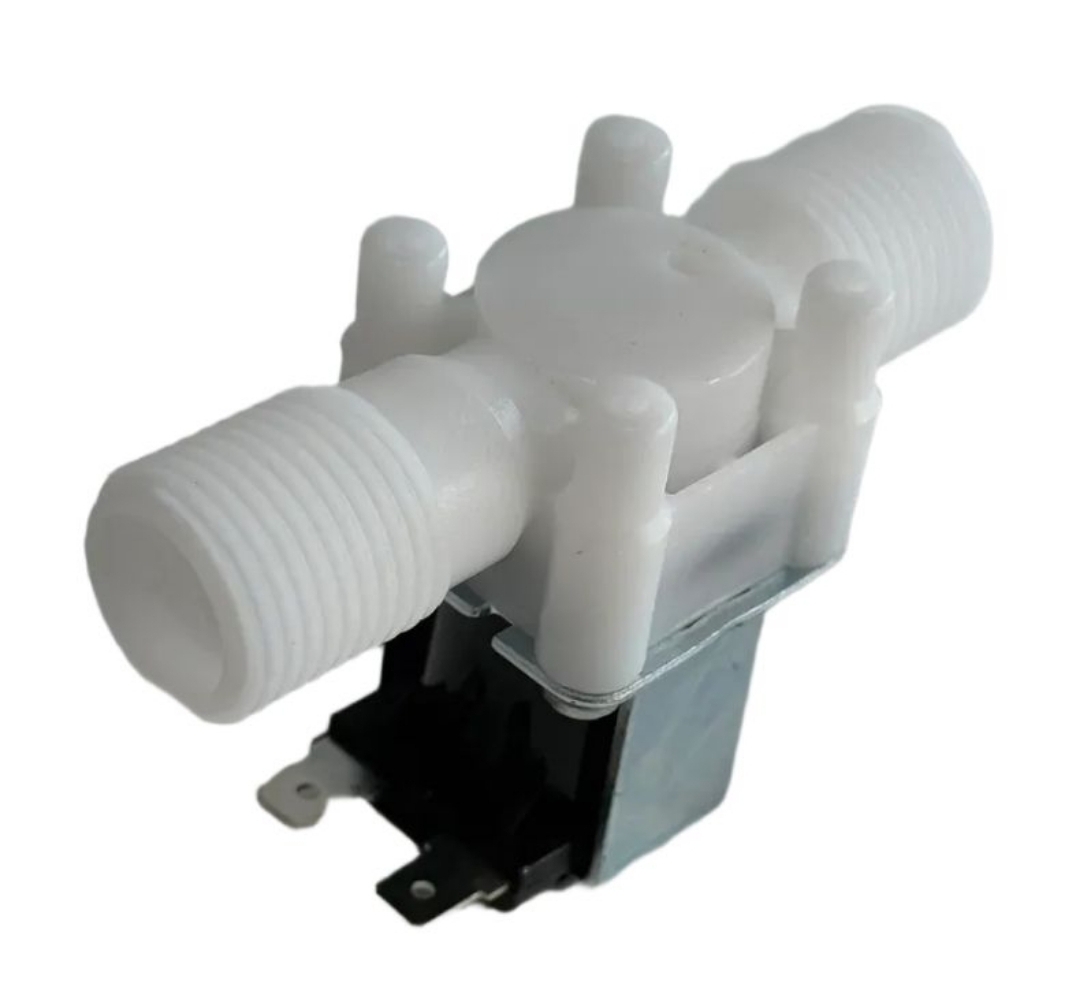

솔레노이드 밸브(Solenoid Valve)

🔧 솔레노이드 밸브(Solenoid Valve)란?

솔레노이드 밸브는 전기 신호를 이용해 유체(물, 공기, 가스 등)의 흐름을 자동으로 열고 닫는 전자식 밸브입니다.
코일에 전기가 흐르면 자기력이 발생하여 내부의 플런저(철심)가 움직이며 통로를 개폐합니다.

쇼핑몰에서

1️⃣ 기본 구조

1. 코일(CoIL) – 전기를 받으면 자기장을 생성

2. 플런저(Plunger) – 자기력으로 움직이는 철심

3. 밸브 바디(Body) – 유체가 통과하는 몸체

4. 다이어프램/씰 – 유체 누수를 막는 부분

👉 전기가 들어오면 열림(또는 닫힘) → 전기가 차단되면 원래 상태로 복귀

2️⃣ 작동 방식

✔ 직동식 (Direct Acting)

전기 힘으로 바로 밸브를 여닫음

소형, 저압에 적합

구조 단순

✔ 파일럿식 (Pilot Operated)

내부 압력을 이용해 큰 유량 제어

산업용, 대유량에 사용

최소 작동 압력 필요

3️⃣ 종류

구분 | 설명 | 사용 예

2-way | 열림/닫힘 2포트 | 수도, 정수기
3-way | 유입·배출 전환 | 공압 장비
Normally Closed (NC) | 기본적으로 닫힘 | 대부분의 안전 설비
Normally Open (NO) | 기본적으로 열림 | 냉각수 라인

4️⃣ 전압 종류

DC 12V / 24V → IoT, 스마트팜, 소형기기

AC 220V → 산업용 설비

저전압일수록 안전하지만 힘은 약함

(미스트 노즐이나 콩나물 재배기 시스템과 연결할 때는 DC 12V 제품이 많이 사용)

5️⃣ 장점

✔ 자동 제어 가능
✔ 타이머·센서와 연동 가능
✔ 빠른 개폐 속도

6️⃣ 단점 및 주의점

⚠ 전원 차단 시 상태 확인 (NC/NO 구분 중요)
⚠ 코일 과열 가능성
⚠ 물용·가스용 구분 필요

7️⃣ 어디에 사용될까?

스마트팜 관수 시스템

정수기

자동 분무기

보일러

에어 콤프레서 라인
